Absorptions-Dampfexpansionsschalldämpfer

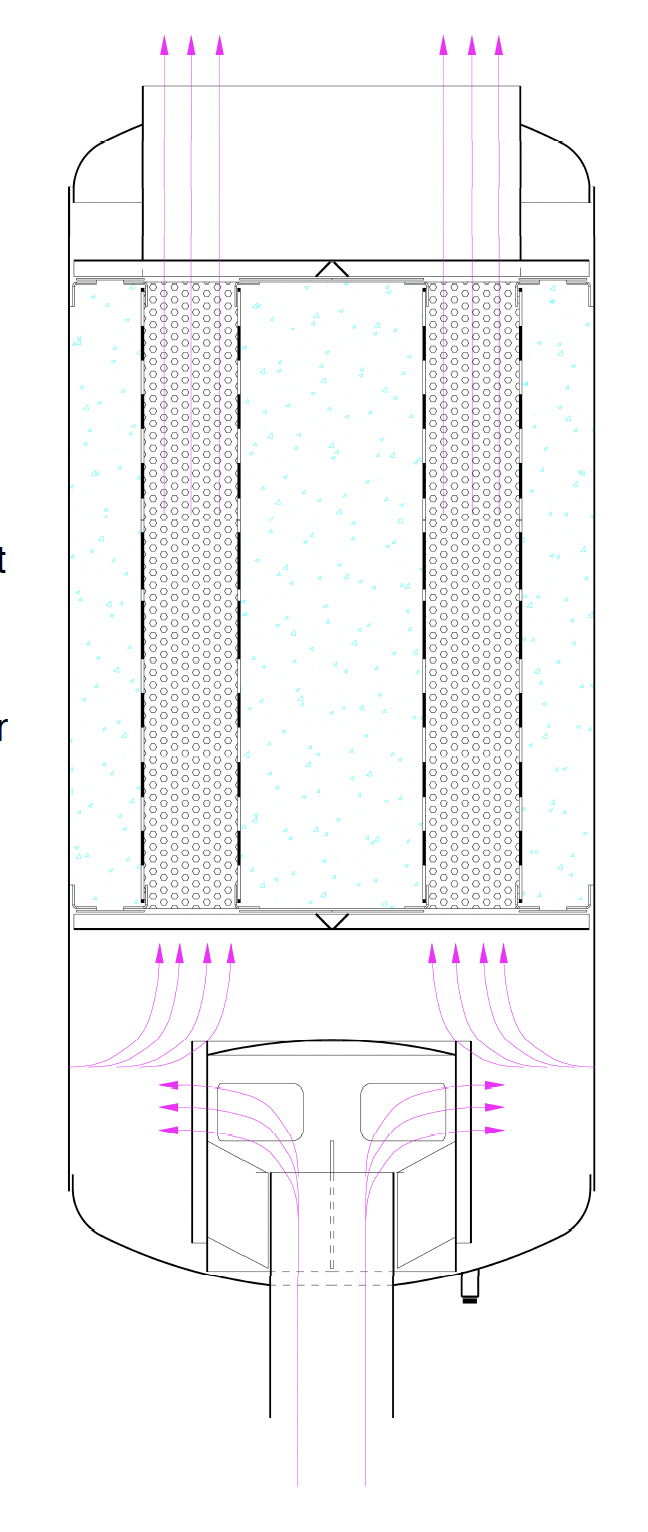

Funktionsweise

Dampf bzw. komprimiertes Medium tritt durch ein integriertes Entspannungsteil in Vorkammern über die sogenannte Drossel aus und strömt durch eine Absorptionsebene, je nach Auslegung ins Freie.

Einsatzbereich

• Medium: hauptsächlich Dampf, auch Luft geeignet
• Geeignet für Temperaturen bis ca. 600°C
• Maximale Durchflussmenge bei maximalen
  Staudruck: ca. 1250 t/h
• Maximaler Betriebsdruck in der Leitung: bis 16 bar

Eingesetzte Materialien

• Außenmantel aus S235JRG 2 mit temperaturbeständigen Anstrich, Edelstähle nach Bedarf bzw. nach Anforderung. Lochblechkomponenten aus Werkstoff 1.4301 oder 1.4541. Absorptionsflächen gefüllt mit Mineralwolle und mit INOXnadelvlies abgedeckt.
• Das Material der Drossel wird entsprechend der Betriebstemperatur und dem Anstaudruck dimensioniert. (Werkstoffe: 1.4541, 15Mo3, 13 CvMo44)

Akustische Wirksamkeit

Grundsätzlich erfolgt eine individuelle Auslegung entsprechend den vorliegenden Anforderungen.
Generell ist eine Schallpegelminderung ΔLA in dB bei maximalem Durchsatz, je nach Dimensionierung von ca. 25 – 45 dB realisierbar.
